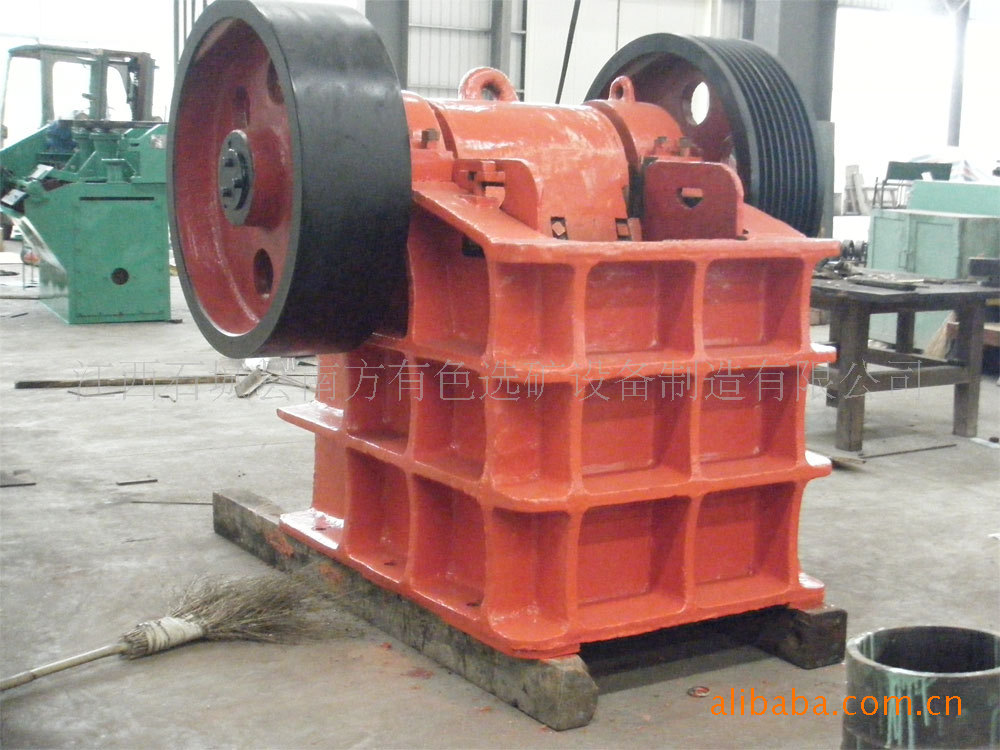

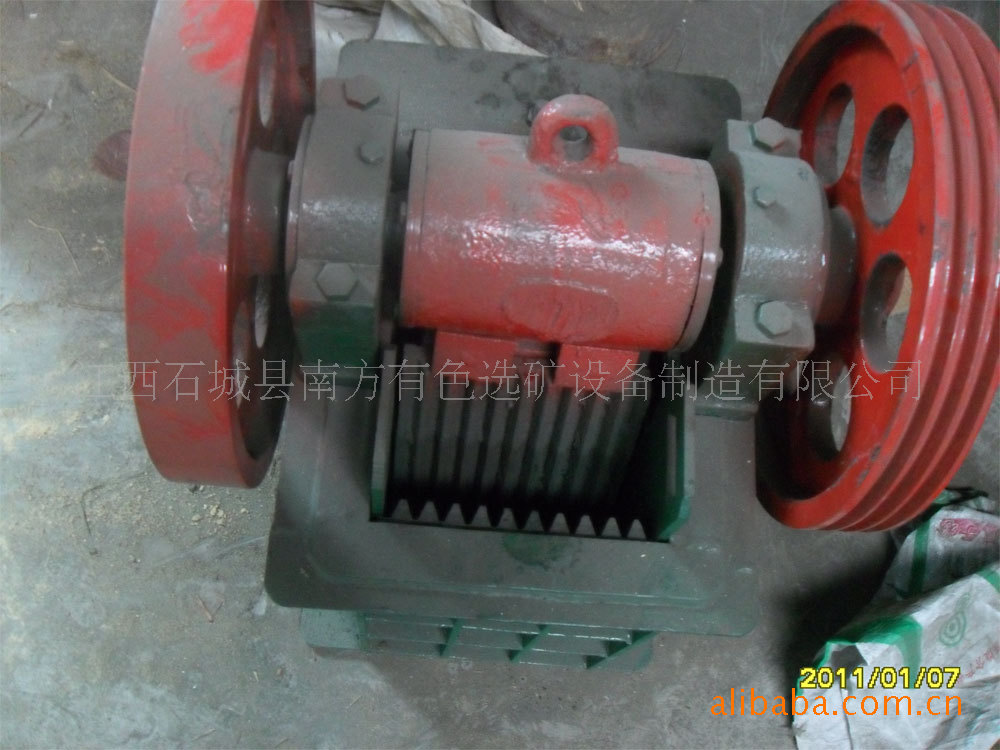

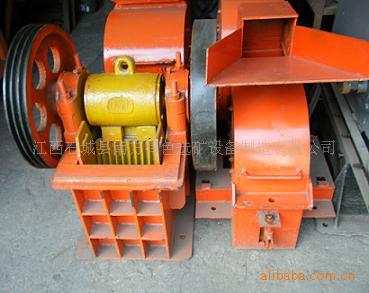

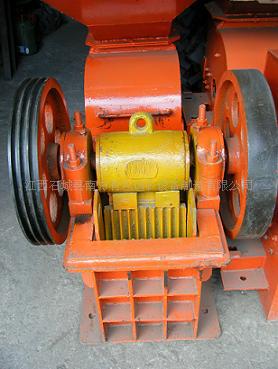

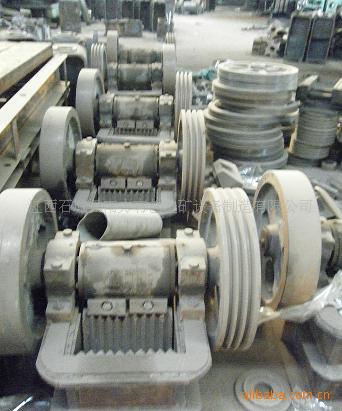

鄂式破碎機
江西省石城縣南方有色先礦設備制造有限公司，是治金行業選礦設備生產的重點企業。
悠久的生產歷史，雄厚的技術力量，選進的力工設備，精良的工藝是本公司產品質量保的堅實基礎，奉行“質量?jī)?yōu)異，用戶至上"誠信經營的理念，產品暢銷全國各地并遠銷東南亞各國，在廣大用戶中享有良好的信譽，主營選礦搖床,跳汰機,螺旋溜槽,浮選機,螺旋分級機,球磨機,攪拌槽,給料機,給礦機,振動篩,破碎機,砂泵,磁選機,水力分級機,水力旋流器,打砂機, 實驗室砂泵,實驗室搖床,實驗室螺旋溜槽,實驗室浮選機,實驗室球磨機,實驗室破碎機,實驗室磁選機,實驗室調漿桶,研磨機,真空過濾機等產品,另可根據客戶要求定做各種型號的選礦機械設備.公司生產的產品廣泛用于選別鈦,金,銀,銅,鐵,鎢,鉛,鈷,鏌,鋅,錫,鉬,鎳,銻,鉭,鈮,錳礦石,螢石,煤,獨居石,金紅石,其它稀有金屬和貴金屬礦等. “誠信友誼 質量?jī)?yōu)異""共建雙蠃"是江西石城縣南方有色選礦設備制造公有限公司立足之本,公司竭誠周到的上門服務一如既往的與各界朋友建立友誼真誠合作,隨時歡迎各界朋友前來考察指導
破碎機簡單描述
顎式破碎機（簡稱顎破）主要用于各種礦石與大塊物料的中等粒度破碎，可破碎抗壓強度不大于320Mpa的物料，分粗破和細破兩種。PE系列產品規格齊全，其給料粒度為125mm～750mm,是初級破碎選設備。顎式破碎機(顎破)廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等多種行業。大中型顎式破碎機是我公司的拳頭產品之一，尤其在設計和生產大型顎式破碎機方面，在國內外已處于高水平。
性能特點
1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎比大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
4.潤滑系統安全可靠，部件更換方便，保養工作量??；
5.結構簡單，工作可靠，運營費用低。
6.設備節能：?jiǎn)螜C(jī)節能15%～30%，系統節能一倍以上；
7.排料口調整范圍大，可滿足不同用戶的要求；
8.噪音低，粉塵少。
技術參數
型號 | 進料口尺寸 | 至大進料尺寸 | 出料口尺寸 | 處理能力(t/h) | 電機功率 | 外形尺寸 (mm) | 重量 |
PE-250×400 | 400×250 | 200 | 20-50 | 5-20 | 15 | 1430×1310×1340 | 3 |
PE-400×600 | 600×400 | 350 | 40-100 | 15-60 | 30-37 | 1700×1732×1653 | 7 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 45-55 | 2035×1921×2000 | 12 |
PE-600×900 | 900×600 | 480 | 65-160 | 90-180 | 55-75 | 2290×2206×2370 | 17 |
PE-750×1060 | 1060×750 | 630 | 80-140 | 110-320 | 90-110 | 2655×2302×3110 | 29 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 110-132 | 3800×3166×3045 | 58 |
PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 160-220 | 4200×3750×3820 | 100.9 |
PEX-150×250 | 150×250 | 125 | 10-40 | 1-3 | 5.5 | 896×745×935 | 1.5 |
PEX-150×750 | 150×750 | 125 | 18-18 | 5-16 | 15 | 1200×1500×1200 | 3.8 |
PEX-250×750 | 750×250 | 210 | 25-60 | 15-30 | 22-30 | 1667×1545×1020 | 5 |
PEX-250×1000 | 1000×250 | 210 | 25-60 | 15-50 | 30-37 | 1550×1964×1380 | 7 |
PEX-250×1200 | 1200×250 | 210 | 25-60 | 20-60 | 37-45 | 2192×1900×1950 | 8.5 |
注：南方礦機保留更改產品設計與規格的權利，屆時恕不另行通知。
結構組成與工作環境
主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成，其中肘板還起到保障作用。
工作環境：
在將巨大石塊破碎成小石塊的過程中，優異道破碎機通常稱為“主"破碎機。為鄂式破碎機喂料時，物料從頂部入口倒入含有鄂齒的破碎室。鄂齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持鄂齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境極為苛刻。軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境極為苛刻，鄂式破碎機仍需非?？煽康毓ぷ鳎@是保證生產效率的關鍵一環。
工作原理
列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定鄂板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料，實現批量生產
